בהשוואה למערכות ריסוק אנכיות מסורתיות, מבנה זה מקטין את טביעת הרגל של הציוד ב-40% ומבטל את הצורך בבניית יסודות נוספת.
ההרכבה המודולרית של הציוד תומכת בפריסה מהירה, כאשר-תקופת ההתקנה באתר מתקצרת ל-7 ימים, מה שהופך אותו למתאים במיוחד לפעולות ניידות במכרות פתוחים-.
עיצוב זרימת החומר האופקי גם מקטין את גובה הנפילה של החומר, מקטין את כמות יצירת האבק ושומר על ריכוז האבק בנקודת העבודה מתחת ל-20mg/m³.
כיצד פועלים פורצי הזנה?
עקרון העבודה של המגרסה הרציפה עוקב אחר תהליך רציף:
ראשית, החומרים (כגון פחם גולמי) נפרקים לתוך היכל ההזנה של הציוד. לאחר מכן, מנגנון ההנעה המופעל מניע את שרשרת המגרד, וגורם לה לנוע אופקית בתוך תיבת השינוע, ובכך להעביר את החומרים בצורה אחידה.
כאשר החומרים מגיעים לקופסת הריסוק, הם נתקלים בגלגלי שיניים ריסוק מסתובבים במהירות גבוהה-. חלקיקים גדולים יותר אינם יכולים לעבור דרך הרווח בין גלילי השיניים לצלחת התחתונה, ויהיו נתונים לפגיעה, גזיעה ודחיסה על ידי גלילי השיניים עד לריסוקם לגודל שצוין.
לבסוף, החומרים העומדים בגודל החלקיקים הנדרשים משוחררים מנמל הפריקה, ומשלימים את כל תהליך הריסוק.
פורצי הזנה יתרונות ייחודיים
בהשוואה למותגים אחרים של מפרקי הזנה, למפסקי הזנה שלנו יש את הפונקציה של-סינון מראש וצורת ריסוק אופציונלית.
01/מקדימה-
הקרנה מקדימה דינמית וסטטית.-
בדיקה מוקדמת- מורכבת משתי שיטות: בדיקה מוקדמת-דינמית וסיון קדם-סטטי, המוגדרות בהתאם לתנאי עבודה שונים.
הטבות
מדור קליטת החומר נוקט בשיטת סינון סטטית, סורג הסינון הסטטי מקובע על תיבת המסוע על ידי המסילה, המתאימה להקרנה של חומרי חלקיקים גדולים.
החלק שאינו-מקבל חומר נוקט בשיטת סינון דינמית. שלב על גבי ארגז המסוע מסך הפרעות סינוסאידי מעוצב במיוחד, המתאים להקרנה של חלקיקים קטנים וחומרים דביקים. החלק שאינו-מקבל מאמץ שיטת סינון של הפרעות סינוסואידיות כדי למנוע מחומר כלשהו להיתקע.
החומר עובר סינון- מראש ולאחר מכן כתוש, מה שיכול למנוע ריסוק מוגזם ולהפחית את ייצור האבקה, למקסם את התפוקה של בלוקים מינרלים ולשפר את היתרונות הכלכליים ואת הערך של משתמשי הקצה.
02/יחידת ריסוק
מגרסה רולר שיניים
פונקציה רבת עוצמה גליל ריסוק(פיקס) עם פיקסים ודוגמת מרים המיועדת למסעי שרשרת לריסוק חומר לגודל הפלט הרצוי. מכיוון שהחומר שבור, לא נמעך, הגושים עקביים, מייצרים פחות חומר פסולת וממקסמים את ערך המוצר.
הטבות
שיני הריסוק עשויות מחומרי פורמולה מיוחדים לאחר יציקה מדויקת וטיפול בחום, בעלות חוזק גבוה, עמידות בפני שחיקה ועמידות בפני פגיעה.
השיניים הכותשות מאמצות מכלול חימום בתדירות גבוהה, המבנה יציב, אמין ועמיד.
מבנה עיצוב שיניים ייחודי וחדשני, חלוקת ספירלה עמוקה, יכולת נשיכה חזקה, יעילות ייצור גבוהה.
מגרסה הפטיש מחוברת למנוע באמצעות החגורה המשולשת. ניתן לכוונן במהירות את גובה מגרסה האמר באמצעות מכשיר הידראולי להתאמת גודל הפריקה של החומר הכתוש על מנת לענות על הצרכים של לקוחות שונים.
הטבות
העיצוב המודולרי של ראש השן מקובע לפטיש הריסוק על ידי ברגים- בחוזק גבוה, המאפשרים החלפה ממוקדת ויעילה של ראש שן בודדים.
לשיטת הריסוק באמצעות פטיש מפסק יש השפעה משמעותית על נוכחותם של חלקים- גדולים במיוחד של חומרים במכרות פתוחים-.
מגרסה פטיש היא סוג חדש של מגרסה שפותחה עבור חומרים בגודל חלקיקים גדולים, עם-עמידה בפני שחיקה, יכולת עיבוד גדולה, חיי שירות ארוכים וכן הלאה.
פורצי הזנהפרטים
חלקי מגרסה
רולר שיניים (בחירה)
שיני הריסוק עשויות מחומרי פורמולה מיוחדים לאחר יציקה מדויקת וטיפול בחום, בעלות חוזק גבוה, עמידות בפני שחיקה ועמידות בפני פגיעה.
שיני הריסוק מאמצות טכנולוגיית התקנה ומבנה עיצוב מיוחד: אמצו מכלול חימום בתדר גבוה, המבנה יציב, אמין ועמיד. מבנה עיצוב שיניים ייחודי וחדשני, חלוקת ספירלה עמוקה, יכולת נשיכה חזקה, יעילות ייצור גבוהה.
מגרסה פטישים (בחירה)
ראש שן ריסוק הפטיש מקובע בדרך של ראש שיניים זז, שקל להחליף ולהפחית אובדן. לשיטת הריסוק באמצעות פטיש מפסק יש השפעה משמעותית על נוכחותם של חלקים- גדולים במיוחד של חומרים במכרות- פתוחים.
חלקי מסוע
מכשיר כונן
מערכת ההנעה שלנו משתמשת במערכת הנעה בתדר משתנה AC המשלבת תוכנה עם מערכות אלקטרוניות ומכניות כדי לספק בקרת מהירות מסוע מדויקת והגנה מפני עומס יתר.
שַׁרשֶׁרֶת
משתמשת בשילוב של-כרייה בחוזק-שרשרות עגולות וטבעות חיבור גבוהות, מערכת זו מתהדרת בחוזק מתיחה ועמידות בפני שחיקה מעולה, שתוכננה במיוחד לעבודה כבדה-מתמשכת. מבנה החיבור המהיר-היחודי שלו מפשט את התחזוקה וההחלפה, מצמצם משמעותית את זמן ההשבתה ומבטיח העברת כוח יציבה באופן עקבי לאורך קו הייצור של הריסוק.
מַגרֵד
להבי המגרד, עשויים מפלדת סגסוגת-בעלת ביצועים גבוהים, משלבים חוזק גבוה, עמידות בפני פגיעות ועיצוב קומפקטי. מבנה ההתקנה האופטימלי מקל על תחזוקה, עמיד ביעילות בפני פגיעות מחומרים גדולים, שומר על פלטפורמת המסוע נקייה וללא הפרעות, ומשפר באופן משמעותי את יעילות המכונה ואת חיי השירות.
מכלול גלגלי שיניים וציר
פירי הראש/זנב מיועדים לפירוק תחזוקה כיחידה שלמה. פירים מעוצבים עם פלדה מוקשה מסגסוגת, מחוסמת ומורידת מתח. גלגלי השיניים מתוכננים עם פלדה מוקשה בלהבה או פלדה מפוצלת כדי לספק אפשרויות תחזוקה נוספות.
התקן מתח
יש מכשיר כוונון הידראולי בזנב גוף המסוע, ומכשיר התאמת המשאבה ההידראולית הידנית יכול להבין שגם אם קצה ההזנה של המכונה קבור ב"חומר", הוא יכול גם להתאים במהירות את אטימות השרשרת כדי להבטיח פעולה יציבה של הציוד.
תיבת מסוע
תיבת המסוע מורכבת ממספר קופסאות מסוע קטנות המחוברות באמצעות ברגים- בחוזק גבוה בשורה, התפקיד העיקרי הוא לחבר את הראש והזנב ולשאת את שרשרת המסוע המחליקה בתוכו להובלת חומרים. תיבת המסוע מרותכת על ידי לוח פלדה עמיד לבלאי- בחוזק גבוה, מבנה חזק ומראה יפה. לוחית הציפוי הפנימית עשויה מלוח עמיד לבלאי- ומחוברת באמצעות ברגים, מה שמקל על החלפה.
פורצי הזנהתכונות
01/ אינטגרציה אופקית
תוך אימוץ עיצוב משולב אופקי ייחודי של "מעביר-ריסוק-פרוק", הוא משלב את התהליכים שבדרך כלל דורשים מספר ציוד בתהליך המסורתי ליחידה אחת. זה לא רק מקטין משמעותית את טביעת הרגל של הציוד ועלויות הבנייה, אלא גם מוריד מהותית את סיכוני הירידה והסתימה בהובלת חומרים על ידי יצירת זרימת חומרים אופקית רציפה ויציבה. פריסת המערכת פשוטה ויעילה במיוחד.
02/ שבירת רוק עוצמתית
רכיב ריסוק הליבה מאמץ פטיש כבד עם עיצוב שיניים גדולות. הוא משתמש בהשפעה המשולבת של כוח גזירה וכוח מתיחה כדי לשבור את החומרים, ומשיג יעילות העולה בהרבה על זו של ריסוק או ריסוק דחיסה בלבד. עיקרון זה מתאים במיוחד למאפיינים של חומרים כגון פחם וגנג, המאפשר ריסוק יעיל תוך הפחתת צריכת אנרגיה ותופעות ריסוק- יתר, והגדלה משמעותית של קצב התפוקה של פחם גוש.
03/ גוף סופר חזק
כל גוף המכונה עשוי ממבנה פלדה-כבד. החלקים הנושאים-עומס המפתח עברו אופטימיזציה עם צלעות חיזוק, ועובי הצלחת מגיע עד 40 מ"מ. שוקת השינוע מורכבת מפלדת Q355B ו-NM400 בעלי חוזק-בלאי-עמידות גבוהה, שיכולות לעמוד בקלות בפני פגיעות ישירות מחומרים בגודל של עד 1000 מ"מ ועומסים מתמשכים של עד 300 טון לשעה, מה שמבטיח יציבות{11} ארוכת טווח של הציוד{11} במיוחד.
04/ עיצוב עמיד-ללבוש
מול סביבות שוחקות קשות, הציוד מאמץ עיצובים עמידים-מודולריים לבלאי באזורים המועדים לבלאי מפתח-. הציפוי התחתון של שוקת השינוע, ראש השיניים המוחצות וכו', כולם עשויים מחומרים עמידים- בחוזק גבוה לבלאי- ומחוברים באמצעות ברגים. זה לא רק מבטיח עמידות בפני שחיקה מצוינת אלא גם מספק נוחות רבה להחלפה ותחזוקה מהירה בעתיד, ומאריך למעשה את חיי השירות של המכונה כולה.
05/ רילוקיישן מהיר
הודות לעיצוב המודולרי ביותר שלו, ניתן לפרק את הציוד למספר מודולים סטנדרטיים. המשקל המקסימלי של-חתיכה נשלט בקפדנות, מה שהופך אותו למתאים מאוד למעבר תכוף הנדרש בבורות כרייה. בהשוואה לתחנות ריסוק קבועות, הוא יכול לעקוב מקרוב אחר פני הכרייה המתקדמים, להקטין משמעותית את המרחק להובלת משאיות ולהוזיל ביעילות את עלויות התפעול.
06/ מבצע סגור, ידידותי לסביבה ונקי
המכונה כולה מאמצת עיצוב מבני סגור לחלוטין. החומרים מועברים ונמעכים בתוך הקופסה הסגורה. זה מונע ביעילות אבק לברוח מהמקור. ממשקי איסוף אבק סטנדרטיים שמורים בחלק העליון של הציוד, אותם ניתן לחבר בנוחות לאוספי אבק מסוג -שקית או למערכות דיכוי אבק בהתזה כדי להבטיח שמקום העבודה עומד בתקני פליטת הגנת הסביבה המחמירים.
שלח את הדרישות שלך ושוחח עם אחד מהמהנדסים הטכניים שלנו על הפרויקט שלך.
צור איתנו קשר לקבלת המחיר הטוב ביותר
פורצי הזנההורדת חוברת
מתקני ייצור
מוצר מכני באיכות גבוהה, חייב להיות בעל ציוד כלי עבודה מעולה. על מנת להבטיח את דיוקו ולענות על הצרכים של הזמנות גדולות. Henan Excellent Machinery Co.,Ltd מחזיקה ב-140 סטים של ציוד מקצועי, כולל מרכז עיבוד של חמש -צירים-, מרכז עיבוד שבבי קידוח וכרסום CNC, מרכז עיבוד שבבי אנכי, מרכז עיבוד CNC אנכי, מרכז עיבוד גב, מכונת חיתוך בלייזר, מכונת חיתוך רובוט אופקית בלייזר, מכונת חיתוך צינור ריתוך באורך, CNC מרכז וכו'. ציוד עיבוד וייצור מתקדם כולל חדר ריסוס סביבתי וציוד Heat Trea וטיפול בחום שטח גדול במיוחד.
בקרת איכות קפדנית
נכון לעכשיו, EXCT עברה במלואה את הסמכת מערכת האיכות הבינלאומית ISO9001-2008, מערכת איכות מלאה לוודא שמפיתוח המוצר ועיצובו, הייצור, הרכש והאספקה ועד לתהליך המכירה והשירות היה בקרת איכות יעילה.
ל-EXCT צוות בדיקה קפדני ומיומן כדי להבטיח את הצלחת בקרת איכות המוצר. למחלקת בדיקת האיכות יש תהליך בדיקה קפדני העובר דרך שלבי רכש, ייצור והתקנה של חומרי גלם על מנת להבטיח שכל ציוד המועבר ללקוחות הוא כשיר.
פורצי הזנהמקרים

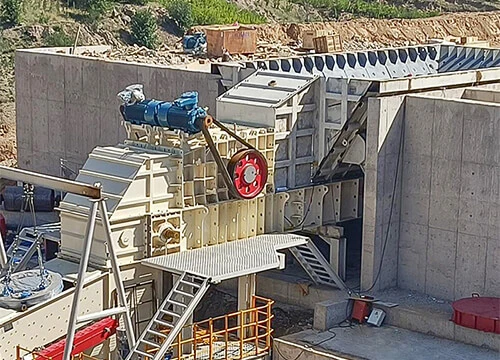

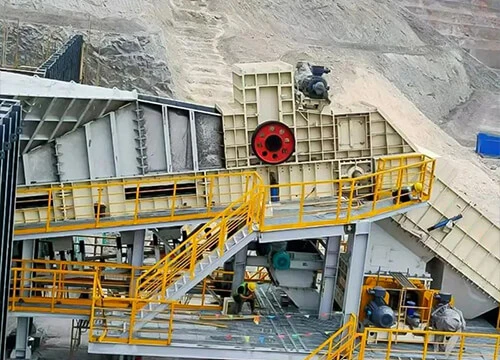

Feeder Breakers משמש בעיקר בריסוק פחם גולמי, ריסוק עפרות גולמי ותעשיות אחרות. בשימוש נרחב בפחם, ליגניט, מלח, גבס, אבן גיר, פצלית, אשלג וכן הלאה.
שלח את הדרישות שלך ושוחח עם אחד מהמהנדסים הטכניים שלנו על הפרויקט שלך.
קבל את פתרון המוצר המתאים ביותר והצעת מחיר בחינם!!!
מפרט טכני כללי
EXCT Feeder Breakers מותאמים אישית לכל חומר יישום כדי לספק את התצורה הטובה ביותר ולעמוד בכל הדרישות שלך. לתצורות נוספות אנא צור קשר עם המהנדסים הטכניים שלנו.
| דגם ציוד | רוחב מסוע (מ"מ) | אורך מסוע (מ') | גודל קלט חומר מרבי (מ"מ) | גודל פלט חומר נומינלי (מ"מ) | כושר טיפול (t/h) |
| TP1400 | 1,350 | 6-20 | 800×800 | פחות או שווה ל-200 | 500-1,000 |
| TP1600 | 1,550 | 8-25 | 1,000×1,000 | פחות או שווה ל-300 | 800-1,400 |
| TP1800 | 1,750 | 8-30 | 1,200×1,200 | פחות או שווה ל-300 | 1,200-2,000 |
| TP2200 | 2,150 | 8-30 | 1,500×1,500 | פחות או שווה ל-400 | 1,500-3,000 |
| TP2400 | 2350 | 10-30 | 1,750×1,750 | פחות או שווה ל-500 | 2,000-4,000 |
| TP2800 | 2750 | 10-30 | 2,050×2,050 | פחות או שווה ל-500 | 3,000-5,000 |
* המפרט הטכני הנ"ל הוא לעיון בלבד, אנו יכולים גם לספק פתרונות מותאמים אישית בהתאם לדרישות הלקוח.
הוראת בחירה
1. איזה חומר לכתוש:______
2. יכולת טיפול:______t/h.
3. צפיפות חומר בתפזורת: ______t/m3
4. חוזק דחיסה של החומר:______Mpa
5. טווח החומר HGI (מדד כושר הטחינה קשה):____
6. אחוז התפלגות חלקיקי חומר?____
7. מקסימום קלט גודל חומר: ______mm
8. פלט גודל חומר:____ מ"מ
9. בהתאם ליישום שלך בפועל, אורך מסוע המגרד שנדרש:___m
10. האם הפריסה של מפסקי ההזנה נוטה או אופקית? אם הוא נוטה, מהי מידת הנטייה______
11. באיזה ציוד משתמשים כדי להזין את החומר לתוך מפסק ההזנה?
12. באיזה ציוד משתמשים כדי לפרוק את החומר ממפסק ההזנה?
13. ספק כוח עובד: ______ V ______ HZ
חלקי חילוף לפורעי הזנה
משלב NarrowV-Belt
ראש משונן להחלפה
מגרד כבד
מכלול גלגל שיניים זנב
שירות פורצי הזנה
דוח היתכנות פרויקט
עיצוב ותכנון האתר
בחירת דגם והצעה
חישוב בחירת דגם
מודלים וציורים בתלת מימד
עיצוב אזרחי
התקנה והפעלה
אבחון מרחוק
שירות הדרכה
לוח זמנים לתחזוקה
