מסוע הדפנות הגלי משתמש במסוע עם דפנות גליות וקליעים, שיכולים להשלים- פעולות הובלה וטעינה/פריקה למרחקים קצרים של חומרים בתפזורת או פריטים ארוזים בטווח זווית שינוע של 0 מעלות עד 90 מעלות (עם ביצועים טובים יותר מתחת ל-70 מעלות).

הציוד ישים באופן נרחב בתרחישים כמו פחם, מתכות, כרייה, תעשייה כימית, חומרי בניין, רציפים, מחסנים, אתרי בנייה וכו'. אם הובלת חומרים עם דרישות מיוחדות כגון טמפרטורה גבוהה, חומרים חומציים או אלקליים, שמן או ממיסים אורגניים, ניתן לבחור מסוע סגור עם קצה מיוחד תואם.

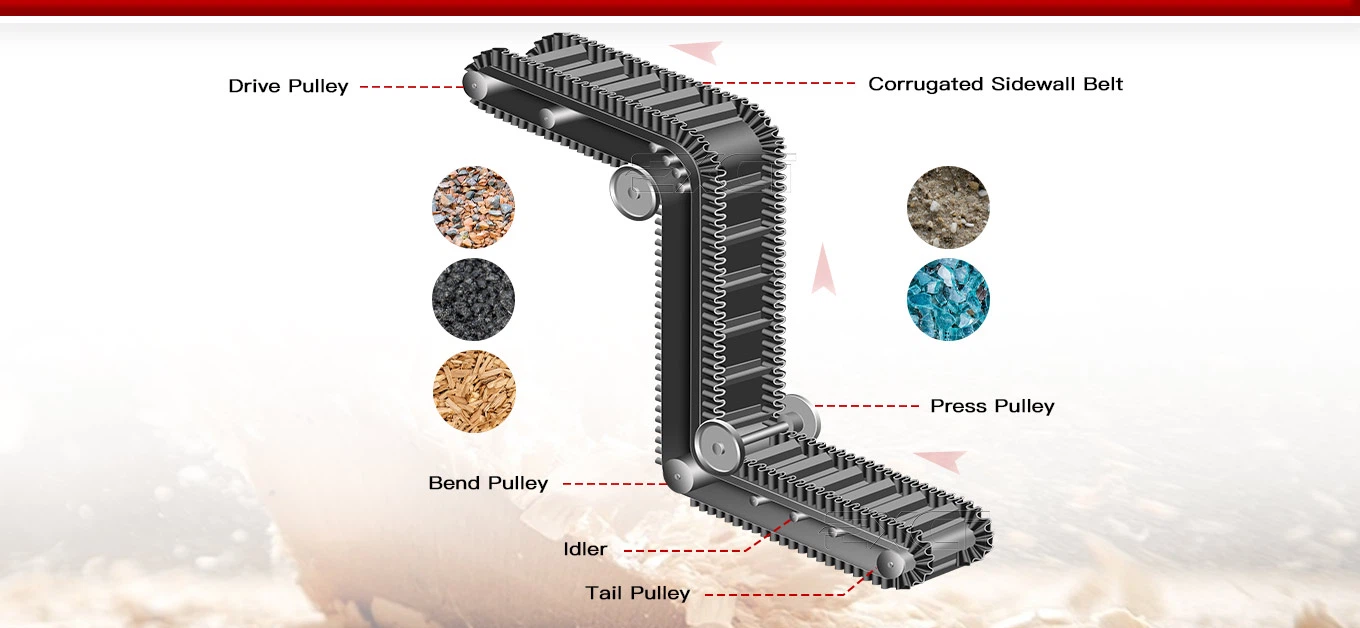

מבנה מסוע דופן גלי

Corrugated Sidewall Conveyor Structure

פרטים

מָנוֹעַ

לחלק האנרגיה הקינטית במערכת המסוע יש מאפיינים של מבנה פשוט, אמינות גבוהה ותחזוקה נוחה.

Corrugated Sidewall Conveyor Press Pulley

לחץ על גלגלת

הוא משמש לשינוי כיוון הריצה של המסוע. גלגל הלחץ ממוקם על המשטח העליון (משטח הטעינה) של המסוע.

בטלן

הוא משמש לתמיכה במסוע ובחומרים שעל הרצועה, ומבטיח את פעולתה היציבה.

חגורות דופן גלי

הדופן הגלי, הקלע וחגורת הבסיס יוצרים קופסה בצורת-קופסה לשינוע חומרים, ובכך מאפשרים הובלה- בזווית גדולה.

צור איתנו קשר לקבלת המחיר הטוב ביותר

שלח את הדרישות שלך ושוחח עם אחד מהמהנדסים הטכניים שלנו על הפרויקט שלך.

שלח שאילתה עכשיו

תכונת מסוע דופן גלי

שינוע בשיפוע גבוה

זה יכול להכיל זווית נטייה גדולה יותר ואפילו להשיג הובלה אנכית של 90 מעלות, ובכך לשפר את יעילות ההובלה והגמישות.

פריסה גמישה

עם מכשיר אחד בלבד, ניתן לבצע הובלה בנטייה אופקית במרחב מצומצם.

ישימות ענפה רחבה

ניתן ליישם אותו הן בתעשייה הכבדה והן במגזרי התעשייה הקלה, והוא מעשי ביותר.

יכולת הסתגלות סביבתית רחבה

טמפרטורת סביבת העבודה נעה בין -15 מעלות ל-+40 מעלות, והיא גם ישימה.

יכולת הסתגלות רחבה של חומרים

זה יכול להיות מיושם גם על הובלת חומרים עם דרישות מיוחדות.

תמיכה בהתאמה אישית לפי דרישה

יכולת ההובלה ניתנת להתאמה אישית בהתאם לצרכי המשתמש. מפרטי החומרים מגוונים וכולם יכולים לעמוד בדרישות של תעשיות שונות.

הורדת חוברת מסוע דופן גלית

חבילת מסוע דופן גלית ומשלוח

האיכות מתחילה באומנות ומגיעה באמצעות משלוח. אנו אורזים בקפדנות כל מוצר מוגמר במפעל-בסטנדרטים גבוהים ודרישות מחמירות. באמצעות שכבות הגנה מרובות וחיזוק ממוקד, אנו ממזערים את הסיכון לנזק במהלך ההובלה. הקדשה זו לפרטים היא אך ורק כדי להבטיח שמה שאתה מקבל הוא לא רק מוצר- באיכות גבוהה, אלא גם המחויבות האמינה העקבית שלנו.

Corrugated Sidewall Conveyor Package Delivery

יישום מסוע דופן גלי

מסוע דופן גלי יכול לשמש לחומרים בתפזורת כגון פחם, קוק, חול וחצץ, אגרגטים, חול, זכוכית כתוש, חומרי גלם אספלט, אבנים, דשנים, סיד וכו'.

5 סיבות לבחור במסוע דופן גלי EXCT

מכירה ישירה במפעל

אספקה ישירה מהמפעל, ביטול קישורי האמצע, וכתוצאה מכך מחירים נוחים יותר. השירות אינו מוזל, מה שמאפשר לך לחסוך כסף, לדאוג פחות ולעבוד בצורה יעילה יותר.

אבטחת איכות

יש לנו סדנה פיזית משלנו. אנו מקפידים על סטנדרטים לאומיים ומבצעים בקרת תהליכים מלאה מייצור ועד בדיקה. מובטח כי המוצרים יהיו מוסמכים ואיכותיים אמינה.

5 Reasons to Choose EXCT Corrugated Sidewall Conveyor

תמיכה בצוות טכני מקצועי

הצוות הטכני המקצועי מעצב ומשפר בקפידה את הציוד, מותאם אותו לתנאי העבודה הספציפיים שלך, ומספק הדרכה טכנית מקיפה לאורך כל התהליך כדי להבטיח התאמה מיטבית של הציוד.

ללא הפרעה שירות לאחר-מכירה

מענה מהיר תוך 2 שעות, פתרון ניתן תוך 24 שעות והגעה לאתר תוך 48 שעות; החלפה ותיקון חינם בתוך תקופת האחריות של 12 חודשים, כדי להבטיח שאין לך דאגות.

פרמטר טכני כללי

רוחב החגורה (מ"מ)	גובה דופן (מ"מ)	מרווח קליעים (מ"מ)	זווית נטייה
			30 מעלות	35 מעלות	40 מעלות	45 מעלות	50 מעלות	55 מעלות	60 מעלות	65 מעלות	70 מעלות	75 מעלות	80 מעלות	85 מעלות	90 מעלות
			יְכוֹלֶת(m³/h)
500	80	126	42	38	36	31	28	25	22	20	18	16	15	13	11
	80	252	23	20	18	16	14	13	12	-	-	-	-	-	-
	100	126	56	52	48	44	40	36	32	29	26	24	21	19	16
	100	252	34	29	26	23	21	19	17	15	-	-	-	-	-
	120	126	-	-	-	-	58	53	48	44	39	35	32	28	24
		252	49	44	39	34	31	28	25	23	20	-	-	-	-
		378	33	29	25	23	-	-	-	-	-	-	-	-	-
650	100	126	78	73	67	61	56	50	45	41	37	33	30	26	23
	100	252	47	41	36	32	28	26	24	21	-	-	-	-	-
	120	126	-	-	-	-	81	75	68	61	56	50	44	39	34
		252	70	61	54	48	43	39	35	32	29	-	-	-	-
		378	46	40	35	32	-	-	-	-	-	-	-	-	-
	160	252	93	84	75	67	60	54	49	44	40	36	32	28	25
	160	378	64	56	49	44	40	36	32	29	26	24	-	-	-
800	120	126	-	-	-	-	106	98	89	80	72	65	58	51	46
		252	93	80	71	63	56	51	46	42	38	-	-	-	-
		378	61	53	47	42	-	-	-	-	-	-	-	-	-
	160	252	127	115	103	91	82	74	67	60	54	49	44	38	34
	160	378	88	76	67	60	54	49	44	40	35	32	-	-	-
	200	252	-	-	-	-	135	122	110	100	90	81	72	64	55
		378	144	126	111	99	89	80	72	65	60	53	47	42	36
		504	110	96	85	75	-	-	-	-	-	-	-	-	-
1000	160	252	171	154	138	122	110	99	90	81	73	66	59	52	45
	160	378	118	102	91	81	72	65	59	53	48	43	-	-	-
	200	252	-	-	-	-	182	164	148	134	121	108	97	85	75
		378	193	164	149	133	119	108	98	88	79	71	64	56	48
		504	148	129	113	101	-	-	-	-	-	-	-	-	-
	240	252	-	-	-	-	-	242	221	200	180	162	144	127	111
		378	273	248	223	199	179	161	146	132	119	107	95	84	73
		504	221	192	170	151	136	-	-	-	-	-	-	-	-
1200	160	252	214	193	173	154	138	124	112	102	92	82	73	65	57
	160	378	148	128	113	101	91	82	74	69	60	-	-	-	-
	200	252	-	-	-	250	228	206	185	168	152	136	121	107	93
		378	243	212	188	167	150	135	122	111	100	90	80	70	61
		504	186	161	143	-	-	-	-	-	-	-	-	-	-
	240	252	-	-	-	-	-	303	278	251	226	203	181	160	136
		378	342	311	280	250	224	202	183	165	149	134	119	105	91
		504	278	241	213	190	170	-	-	-	-	-	-	-	-
	300	336	431	406	380	354	326	296	268	242	218	196	175	154	134
	300	504	350	312	276	246	221	199	180	163	147	132	117	104	90
1400	200	252	-	-	-	301	274	247	224	202	183	164	146	129	112
		378	292	255	226	201	181	163	147	133	120	108	96	85	73
		504	224	194	171	-	-	-	-	-	-	-	-	-	-
	240	252	-	-	-	-	-	365	339	302	272	245	218	192	167
		378	412	374	337	300	270	243	220	199	180	161	143	127	110
		504	334	290	256	228	205	-	-	-	-	-	-	-	-
	300	336	526	495	463	431	397	361	326	295	266	239	213	188	163
	300	504	426	380	336	299	269	243	219	198	178	160	143	126	109
	400	420	756	717	678	673	595	549	500	452	408	366	327	288	250
	400	504	707	661	614	566	515	465	420	380	343	308	274	242	210
1600	200	252	-	-	-	352	320	289	261	236	213	191	171	150	131
		378	341	299	263	235	211	190	172	155	140	126	112	99	86
		504	261	227	200	-	-	-	-	-	-	-	-	-	-
	240	252	-	-	-	-	-	427	390	353	318	286	255	225	195
		378	481	437	393	351	315	284	257	232	209	188	168	148	128
		504	390	339	299	267	239	-	-	-	-	-	-	-	-
	300	336	620	584	546	508	468	426	385	348	314	282	251	222	192
	300	504	503	448	396	353	317	286	259	234	211	189	169	149	129
	400	420	891	846	799	751	701	648	590	533	481	432	385	340	295
	400	504	834	779	724	667	608	548	496	448	404	362	324	285	247
1800	240	252	-	-	-	-	-	488	447	404	364	327	292	257	223
	240	378	550	501	450	401	360	325	294	266	240	215	192	169	147
	300	504	432	387	342	305	274	-	-	-	-	-	-	-	-
		336	681	641	600	558	514	467	422	382	344	309	276	243	211
		504	579	516	456	407	365	300	297	269	243	218	194	172	149
	400	420	1027	974	921	866	808	747	680	614	554	498	444	391	340
	400	504	960	898	835	769	700	632	571	516	466	418	373	329	286
	500	525	1259	1197	1133	1067	999	925	846	765	690	619	552	487	423
	500	735	1094	1006	917	826	741	669	604	546	493	442	394	348	302
