מסך זרימת ההיפוך הוא ציוד סינון יעיל ביותר המשתמש בהנעה מכנית כדי להשיג-תדירות גבוהה של תנועות היפוך ופלפול של רשת המסך האלסטית. הוא תוכנן במיוחד לטיפול בחומרים לחים, דביקים,-נוטים לגושים או בצפיפות- גבוהה. היתרון המרכזי שלו טמון בשילוב של הנעת מבנה מכני וטכנולוגיית רשת מסך אלסטית. פעולת הגמישה המתמדת של פלטת המסך האלסטית מונעת הידבקות חלקיקים, בעוד שהתארכות פלטת המסך גורמת לשינוי קל בפתיחת רשת המסך בכיוון המתח, שניתן לתאר כ"נשימה" של רשת המסך. בשילוב עם כוחות תאוצה גבוהים, זה מונע מחלקיקים הקרובים לגודל רשת המסך לסתום את הרשת.

היישומים כוללים חומרים ממוחזרים רטובים וכן לחות גבוהה ואפר צמיג, חומרים המבוססים על מינרלים-וחימר, או תעשיות כגון מפעלי הכנת פחם, כימיקלים לפחם, מפעלי דשנים, אגרגטים לבנייה ומתכות לא-ברזליות. גודל החומרים המעובדים נע בדרך כלל בין 0 ל-100 מ"מ

מסך זרימת היפוך המכני ידוע גם כמסך זרימת היפוך מסוג ארכובה ומוט חיבור.

גוף המסך מורכב בעיקר ממסגרות מסך פנימיות וחיצוניות. מסגרת המסך הפנימית מונחת על המסגרת באמצעות קפיץ בולם זעזועים מגומי, בעוד שמסגרת המסך החיצונית תלויה על מסגרת המסך הפנימית על ידי קפיץ עלים (סיבי זכוכית). תחת דחף הכוח החיצוני, מסגרות המסך הפנימיות והחיצוניות נעות יחסית במקביל.

התנועה של מסגרות המסך מונעת על ידי המנוע כדי לסובב את הציר האקסצנטרי. הציר האקסצנטרי, דרך קפיץ מוט הדחף, דוחף ומושך ללא הרף את מסגרת המסך החיצונית, וגורם לתנועה לינארית הפוכה בין מסגרות המסך הפנימיות והחיצוניות. לפיכך, הקורה הצולבת המותקנת על מסגרות המסך יכולה להניע את לוח המסך הגמיש לבצע תנועות הרפיה ומתיחה לסירוגין. החומרים על משטח המסך יעברו תנועה הרמונית מחזורית של "קפיצה-מעלה, נפילה-מטה,{5}}מעלה, ובכך ישלימו את פעולת הדירוג של הקרנה-שכבת-שכבה של החומרים.

מבנה מסך Flip Flow

מכונת הסינון מורכבת בעיקרה מגוף סינון משולב (מסגרת מסך, לוחית מסך גמישה, התקן תמסורת ארכובה, תיבת קצה, מנוע, תומך מנוע, תמיכת גוף סינון, קפיצי שיכוך-רעידות, מכסה איטום וכו').

מסגרת המסך מחוברת באמצעות אלמנטים אלסטיים משופרים של סיבי פחמן המסופקים על ידי יצרן גרמני. אלמנטים אלסטיים אלה נשארים שלמים גם לאחר מיליוני סטיות הדדיות.

המרחק ההדדי בין הרכיבים נקבע על פי המאפיינים המובנים של הציוד ואינו משתנה עם גודל העומס של מכונת הסינון. לכן, היציבות של מכונת סינון מסוג זה מהווה יתרון שאין שני לו בהשוואה לסוגים אחרים של מסכי זרימה הפוך.

Flip Flow Screen Structure

קוּפסָה

מכשיר שידור

מדריך תמיכה קפיץ

רשת מסך

קפיץ רוד דחף

01/ הפתרון לסינון חומרים קשים

הציר האקסצנטרי גורר את מסגרות המסך הפנימיות והחיצוניות לתנועה מאולצת, מייצר תנועה יחסית בשתי מסגרות המסך, ומייצר אפקט טרמפולינה" במסך להשגת סינון יעילות גבוהה.

02/ עלויות תפעול נמוכות

בשל המבנה הקל שלו, הוא דורש וצורך אנרגיה נמוכה בלבד כדי להניע אותו. הוא יכול להגן על הסביבה ולהפחית את עלויות התפעול. ניתן להתקין אותו ולהשתמש בו על מתקנים טכניים קיימים, ובכך להפחית את עלויות ההשקעה.

03/ יעילות הקרנה גבוהה

עיצוב המסך ועקרון הפעולה של מסך זרימת היפוך מאפשרים לו להתמודד עם יותר חומר מציוד הקרנה מסורתי באותו אזור, מה שמשפר את יעילות הייצור הכוללת.

04/ אמינות חזקה

המהירות של מסך הזרימה המכני נמוכה מזו של מכונת המסך המסורתית (בדרך כלל מתחת ל-600 סל"ד). המהירות הנמוכה עוזרת להפחית את הרטט והעומס המכני הנוצרים במהלך פעולת הציוד, ובכך מאריכה את חיי השירות של הציוד.

05/ אין חומר חוסם

סטייה מתמדת פירושה שפלטת המסך תמיד מתגמשת ומתאוששת בצורה אלסטית במהלך הפעולה, ופעולה זו מסייעת במניעת היצמדות החומר למסננת.

06/ אין השפעה

קפיץ הגומי התומך במכונת המסך נושא את משקל מכונת המסך רק בכיוון העבודה האנכי, וכיוון נטיית ההתקנה נושא את כוח האינרציה של מכונת המסך, מוביל לכך שלציוד אין השפעה אנכית על הבסיס, מפחית את דרישות המיסב של הקרן ומצמצם השקעה נוספת.

שלח את הדרישות שלך ושוחח עם אחד מהמהנדסים הטכניים שלנו על הפרויקט שלך.

צור איתנו קשר לקבלת המחיר הטוב ביותר

Flip Fow Screen יישומים

Flip Fow Screen משמש בפחם, פעולות כרייה, ייצור מצרפים, מתכות, תחבורה, תעשיית חשמל, מתאים להקרנה יבשה ורטובה של חומרים.

תהליכים:
הקרנת הסרת מים	הסרת עדין/הסרת סלעים
סיווג יבש	הקרנת פריקה
הקרנה רטובה	הקרנה משנית
הקרנה רטובה עדינה	סינון שלישוני
חוֹמֶר:
פֶּחָם	חוֹל	פֶּחָם אֶבֶן
קולה פחם	חָצָץ	אפר
גנג פחם	פֶּצֶל	בַּזֶלֶת
ליגניט	סִיג	לְהַרְעִישׁ
זָהָב	גֶבֶס	זכוכית משוחזרת
נְחוֹשֶׁת	יַהֲלוֹם	בנייה מעורבת
באוקסיט	כדור הארץ נדיר......

לא מצליח למצוא את המוצר שלך?

אם המוצר שלך אינו מופיע כאן, אנא צור איתנו קשר כדי ללמוד אם מסכי Flip Fow של EXCT הם הפתרון המתאים ליישום שלך.
זכרו כי ניתן לבקש גם בדיקת מוצר במידת הצורך.

שלח שאילתה עכשיו

הפוך מסך Fow באתר

יישומים בתעשייה הכימית של הפחם: זה פותר אתגרים טכניים בהקרנה עדינה עבור תעשיות בעלות קיבולת - גבוהה במיוחד, כגון תעשיית הפחם הכימית, שבה רדיוס ההקרנה הוא 12 מ"מ. במקרים שבהם למעלה מ-90% מהחומר נשמר על המסך בסינון קיבולת- גבוהה במיוחד, הוא יושם ב-Henan Yima Gasification ו-Xinjiang Guanghui New Energy, ופתרו בהצלחה משימות סינון שמסכי זרימת תנודות רוטטות לא יכלו לבצע.

יישומים בתעשיית הפחם: זה פותר את האתגרים הטכניים של סינון חלקיקי פחם עדינים, לחים ודביקים. עם טווח סינון קטן כמו 3 מ"מ, הוא יושם במכרה Wanli מספר 1 של קבוצת האנרגיה של המדינה ובמכרה הפחם Lijiahao. ציוד זה מסוגל להתמודד עם חלקיקי פחם דביקים ועדינים, ומציע יעילות סינון גבוהה ודיוק שציוד הסינון לאחר- אינו יכול להשתוות אליו.

יישומים תעשייתיים אחרים: בתעשיות כמו אגרגטים ומתכות לא ברזליות, במיוחד בתעשיית האגרגטים, סינון 3 - 5מ"מ חומרים לחים ודביקים נותר אתגר. היישום של מסכי זרימה מכניים יפתור את סוגיית התעשייה הזו ויקדם את פיתוחה.

מוצר מכני באיכות גבוהה, חייב להיות בעל ציוד כלי עבודה מעולה. על מנת להבטיח את דיוקו ולענות על הצרכים של הזמנות גדולות. Henan Excellent Machinery Co.,Ltd מחזיקה ב-140 סטים של ציוד מקצועי, כולל מרכז עיבוד של חמש -צירים-, מרכז עיבוד שבבי קידוח וכרסום CNC, מרכז עיבוד שבבי אנכי, מרכז עיבוד CNC אנכי, מרכז עיבוד גב, מכונת חיתוך בלייזר, מכונת חיתוך רובוט אופקית בלייזר, מכונת חיתוך צינור ריתוך באורך, CNC מרכז וכו'. ציוד עיבוד וייצור מתקדם כולל חדר ריסוס סביבתי וציוד Heat Trea וטיפול בחום שטח גדול במיוחד.

תהליך החתמת לוחית צד שמאל וימין

Mineral Sizers Front And Rear End Cover Machining Process

עיבוד כיסוי הקצה הקדמי והאחורי

Mineral Sizers Left And Right Side Plate Machining Process

עיבוד לוחית צד שמאל וימין

Mineral Sizers Teeth Ring Internal Surface Machining Process

טבעת שיניים עיבוד משטח פנימי

עיבוד בסיס שיניים

Mineral Sizers Teeth Roller Heat Treatment

טיפול חום רולר שיניים

נכון לעכשיו, EXCT עברה במלואה את הסמכת מערכת האיכות הבינלאומית ISO9001-2008, מערכת איכות מלאה לוודא שמשלב פיתוח ועיצוב המוצר, הייצור, הרכש והאספקה ועד לתהליך המכירה והשירות היה בקרת איכות יעילה.

ל-EXCT צוות בדיקה קפדני ומיומן כדי להבטיח את הצלחת בקרת איכות המוצר. למחלקת בדיקת האיכות יש תהליך בדיקה קפדני העובר דרך שלבי רכש, ייצור והתקנה של חומרי גלם על מנת להבטיח שכל ציוד המועבר ללקוחות הוא כשיר.

Mineral Sizers Currency Test When Running

איתור נוכחי

זיהוי מתח

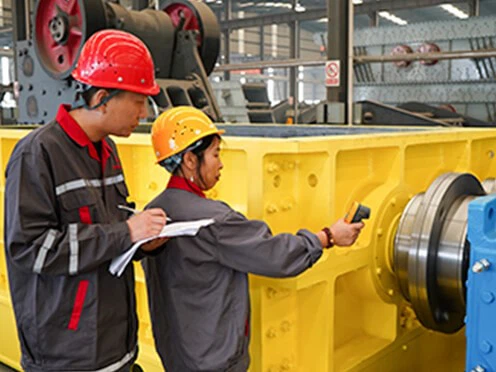

Mineral Sizers Shaft Temperature Detection

איתור טמפרטורת פיר

זיהוי רעידות

זיהוי רעש

Mineral Sizers Ultrasonic Flaw Detection

זיהוי פגמים על-קוליים

זיהוי קשיות

זיהוי עובי ציפוי

שלח את הדרישות שלך ושוחח עם אחד מהמהנדסים הטכניים שלנו על הפרויקט שלך.

קבל את פתרון המוצר המתאים ביותר והצעת מחיר בחינם!!!

מסך EXCT Flip Fow מותאמים אישית לכל חומר יישום כדי לספק את התצורה הטובה ביותר ולעמוד בכל הדרישות שלך. לתצורות נוספות אנא צור קשר עם המהנדסים הטכניים שלנו.

דֶגֶם	*מפרט מסך WL (m)**	אזור מסך (㎡)	גודל רשת (מ"מ)	Inclination Angle Of Screen משטח (תואר)	לְהַאֲכִילSגודל (מ"מ)	כּוֹחַ (KW)	טיפולCיכולת (t/h )
MFF2.0-6.30	2.0X6.3	12.6	3－13	20－30	פחות או שווה ל-80	22	150－400
2MFF2.0-6.30	2.0X6.3	25.2	מסך עליון 14-30 מסך תחתון 3-13	20－30	פחות או שווה ל-80	37	350－650
MFF2.2-7.56	2.2X7.56	16.6	3－13	20－30	פחות או שווה ל-80	37	250－500
2MFF2.2-7.56	2.2×7.56	33.2	מסך עליון 14-30 מסך תחתון 3-13	20－30	פחות או שווה ל-80	45	450－750
MFF2.2-8.82	2.2×8.82	19.4	3－13	20－30	פחות או שווה ל-80	37	250－600
2MFF2.2-8.82	2.2×8.82	38.8	מסך עליון 14-30 מסך תחתון 3-13	20－30	פחות או שווה ל-80	45	500－900
MFF2.6-8.82	2.6X8.82	22.9	3－13	20－30	פחות או שווה ל-100	37	350－750
2MFF2.6-8.82	2.6×8.82	45.8	מסך עליון 14-30 מסך תחתון 3-13	20－30	פחות או שווה ל-100	45	650－1100
MFF3.0-8.82	3.0X8.82	26.4	3－13	20－30	פחות או שווה ל-100	45	400－950
2MFF3.0-8.82	3.0X8.82	52.8	מסך עליון 14-30 מסך תחתון 3-13	20－30	פחות או שווה ל-100	75	800－1400
