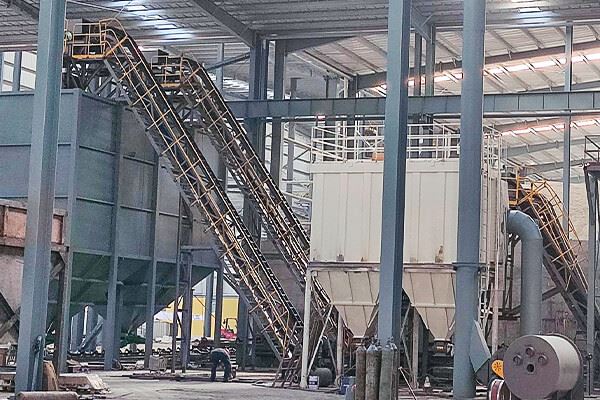

מסוע חגורת דופן לכדור ברזל יצוק

מסוע החגורה לדופן הכדור מברזל יצוק מורכב משלושה חלקים: חגורת בסיס, דופן וקליטה. הדופן מחוברת לחגורת הבסיס בתהליך גיפור משני, והקליע תומך בחומרים במבנה T-, TC-או C-. חגורת הבסיס עשויה מחומרי ליבה של חבל כותנה, ניילון או פלדה ומסווגת לסוג רגיל, סוג עמיד בחום וסוג עמיד בקור- וכו'. היא מתאימה להובלת חומרים אבקתיים, גרגירים, בצורת בלוק קטן ונוזל עם זווית נטייה הנעה בין 90 מעלות. גודל החלקיקים של החומרים יכול להגיע ל-1-400 מילימטרים, וכושר השינוע נע בין 1 ל-6000 מ"ק לשעה.





מסוע חגורת דופן הכדור מברזל יצוק הוא מערכת שינוע חומרים מתקדמת וגמישה יותר. בדומה למבנה ולעקרון העבודה של מסועי חגורה רגילים, הוא מונע על ידי תוף הילוכים ומשתמש בחיכוך כדי להניע את המסוע כדי לעטוף את תופי הראש והזנב ליצירת לולאה סגורה. הבטלנים העליונים והתחתונים תומכים ברצועת המסוע כמרכיבי נושא-העומס והמשיכה.

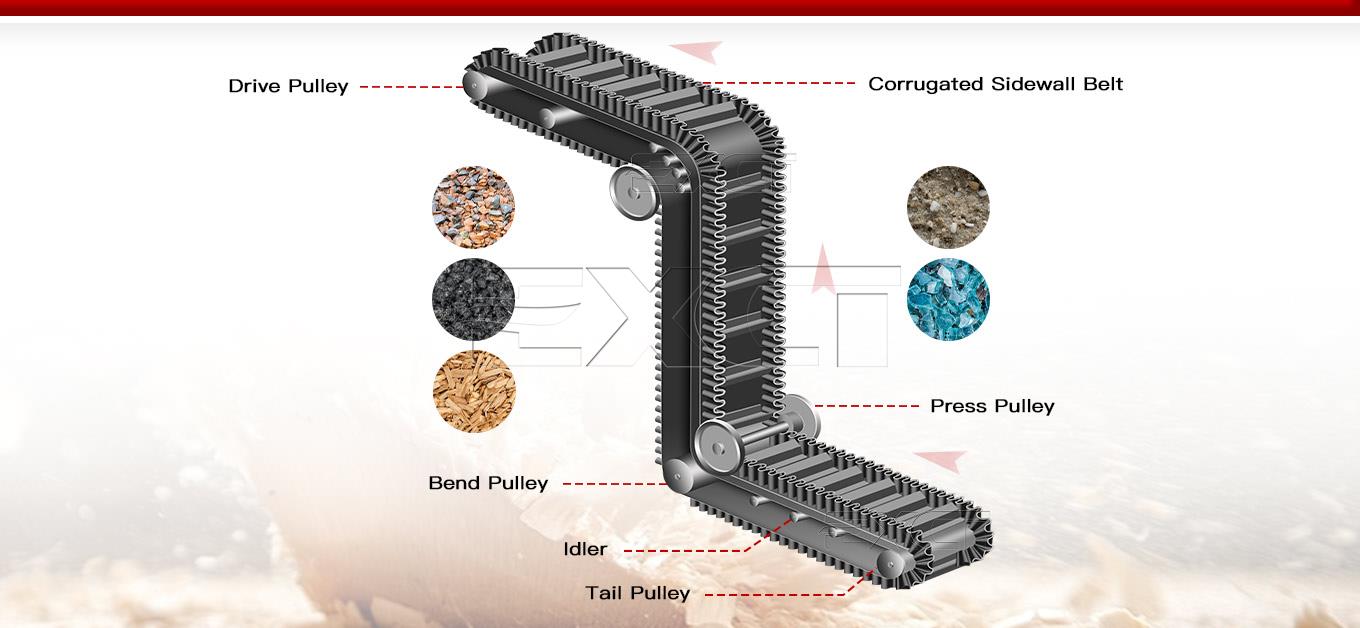

הוא מורכב בעיקר מבורר פריקה, גלגלת הנעה, מטאטא, מסוע דופן, גלגלת לחיצה, גלגל הגנה, גלגל סרק עליון, גלגלת עיקול, גלגל סרק תחתון, שוקת מנחה חומר, מנקה חלקים ריק, תוף זנב, מכשיר מתיחה וכו '.

ההבדל העיקרי ממסועים רגילים טמון בצורת המבנה של המסוע. מסוע המסוע של מסוע החגורה הצדדית של כדור ברזל יצוק מורכבת מרצועת בסיס, דופן גלי וקליע. יתר על כן, ישנם גם הבדלים משמעותיים בחלקים מסוימים כגון גלגלת עיקול, גלגלת לחיצה וגלגלי סרק בין השניים.

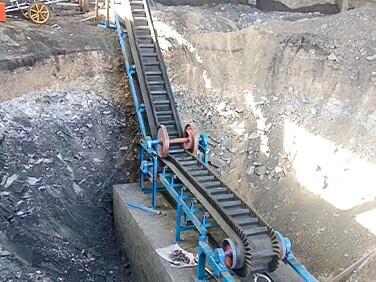

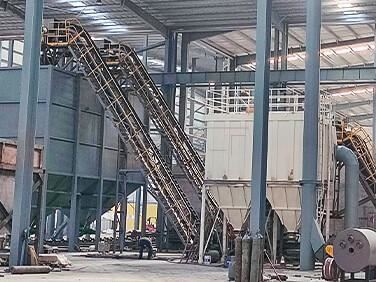

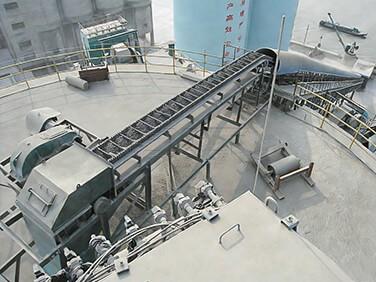

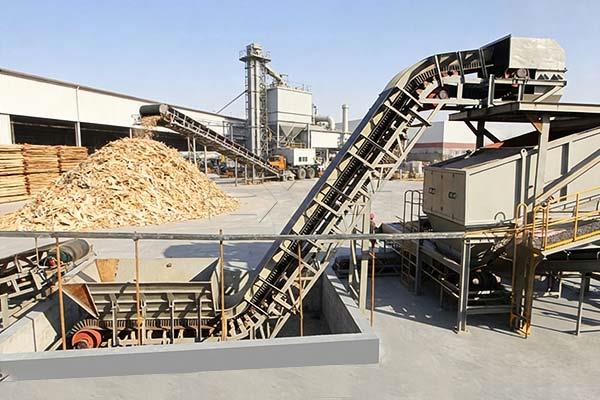

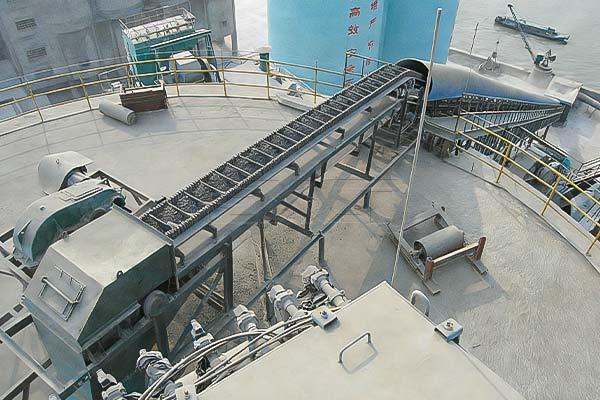

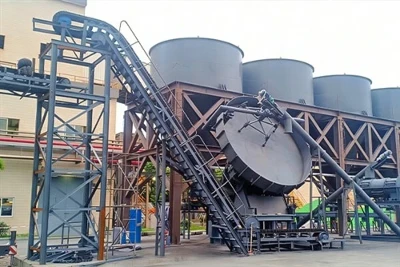

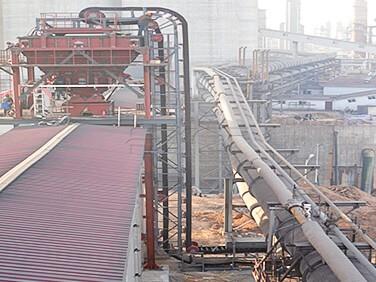

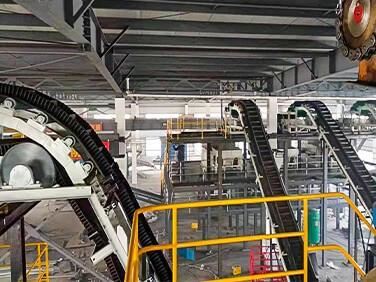

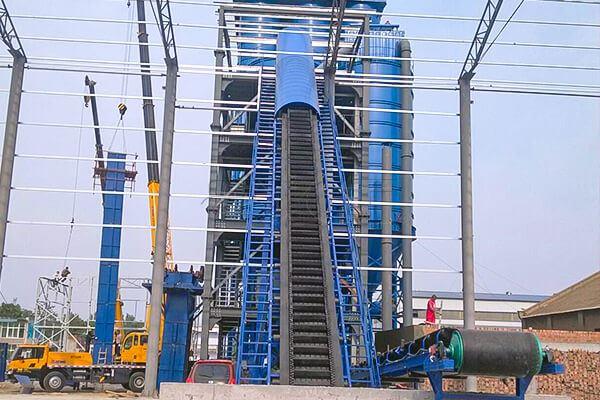

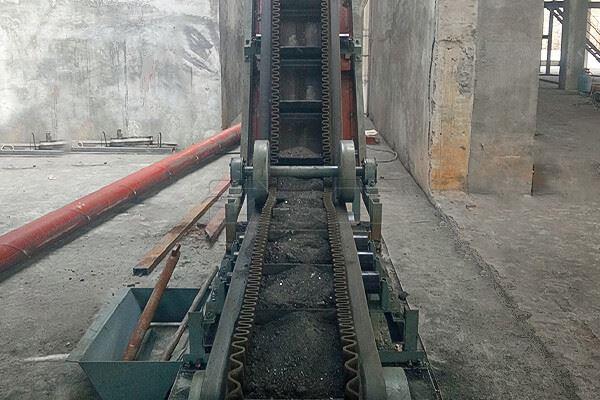

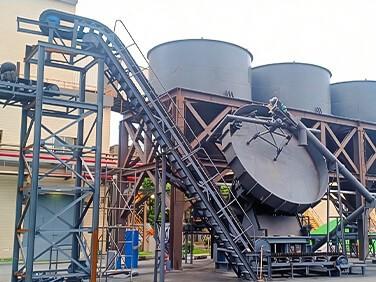

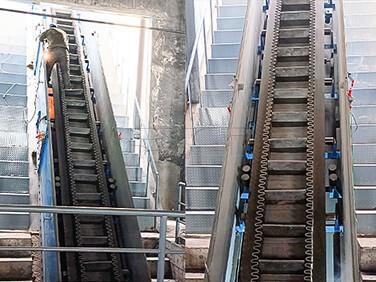

יש לנו ניסיון עשיר בייצור של מסוע חגורת כדור ברזל יצוק. להלן המקרים המצוינים שלנו בענפים שונים בארץ ובחו"ל בשנים האחרונות



◄שינוי שיטת התמיכה מבטיח פעולה יציבה של המסוע. שיטת התמיכה של המסוע משחקת תפקיד חשוב. מסת אורך יחידת המסוע של מסוע הקצה הגלי גדול מזו של המסוע הכללי, ובכך הופך את התמיכה וההנחיה שלו לגמישים יותר. נכון לעכשיו, ישנם מושגים של מסועי קצה גליים עם מתלים עגולים, כבלים ומסילות, כמו גם מסועי חגורה מסוג -כיס. במיוחד, מסוע הקצה הגלי של הרכבל יושם בפרקטיקה הנדסית.
◄שיטת פריסה גמישה מסוע הקצה הגלי יכול, בדומה למסוע החגורה הכללי, להפוך למסוע נייד או ניתן להעברה, כלומר ניתן להזיז או להזיז אותו, ובכך לענות על צורכי פעולות הכרייה. השילוב בין המאפיינים של מסוע רצועת הקצה הגלי המתאים להובלת חומרים בנטיות גדולות וטכנולוגיית הסיבוב המישורי יכול להתאים באופן מלא למגבלות פעולות הכרייה והמרחב הפנימי של ארגונים, ולהביא לו מגוון רחב יותר של תחומי יישום.
◄טווח יישומים רחב בשל יכולת הובלת החומרים בשיפוע הגדול של מסוע הרצועות הגליות, אותו מסוע יכול להסתגל לטווחי שיפוע שונים עם דרישות עבודה שונות על פני טווח רחב, עדיפה בהרבה על מסוע החגורה הכללי. נכון לעכשיו, זווית הנטייה שונתה עבור פריקת ספינה, ותכונת "שנאי" זו תיושם בתחומים שונים בעתיד, כגון צבירת סכרים, חפירת הנדסת רכבת תחתית וכו'.





רוחב החגורה (מ"מ)	גובה דופן (מ"מ)	מרווח קליעים (מ"מ)	זווית נטייה
			30 מעלות	35 מעלות	40 מעלות	45 מעלות	50 מעלות	55 מעלות	60 מעלות	65 מעלות	70 מעלות	75 מעלות	80 מעלות	85 מעלות	90 מעלות
			יְכוֹלֶת(m³/h)
500	80	126	42	38	36	31	28	25	22	20	18	16	15	13	11
		252	23	20	18	16	14	13	12	-	-	-	-	-	-
	100	126	56	52	48	44	40	36	32	29	26	24	21	19	16
		252	34	29	26	23	21	19	17	15	-	-	-	-	-
	120	126	-	-	-	-	58	53	48	44	39	35	32	28	24
		252	49	44	39	34	31	28	25	23	20	-	-	-	-
		378	33	29	25	23	-	-	-	-	-	-	-	-	-
650	100	126	78	73	67	61	56	50	45	41	37	33	30	26	23
		252	47	41	36	32	28	26	24	21	-	-	-	-	-
	120	126	-	-	-	-	81	75	68	61	56	50	44	39	34
		252	70	61	54	48	43	39	35	32	29	-	-	-	-
		378	46	40	35	32	-	-	-	-	-	-	-	-	-
	160	252	93	84	75	67	60	54	49	44	40	36	32	28	25
		378	64	56	49	44	40	36	32	29	26	24	-	-	-
800	120	126	-	-	-	-	106	98	89	80	72	65	58	51	46
		252	93	80	71	63	56	51	46	42	38	-	-	-	-
		378	61	53	47	42	-	-	-	-	-	-	-	-	-
	160	252	127	115	103	91	82	74	67	60	54	49	44	38	34
		378	88	76	67	60	54	49	44	40	35	32	-	-	-
	200	252	-	-	-	-	135	122	110	100	90	81	72	64	55
		378	144	126	111	99	89	80	72	65	60	53	47	42	36
		504	110	96	85	75	-	-	-	-	-	-	-	-	-
1000	160	252	171	154	138	122	110	99	90	81	73	66	59	52	45
		378	118	102	91	81	72	65	59	53	48	43	-	-	-
	200	252	-	-	-	-	182	164	148	134	121	108	97	85	75
		378	193	164	149	133	119	108	98	88	79	71	64	56	48
		504	148	129	113	101	-	-	-	-	-	-	-	-	-
	240	252	-	-	-	-	-	242	221	200	180	162	144	127	111
		378	273	248	223	199	179	161	146	132	119	107	95	84	73
		504	221	192	170	151	136	-	-	-	-	-	-	-	-
1200	160	252	214	193	173	154	138	124	112	102	92	82	73	65	57
		378	148	128	113	101	91	82	74	69	60	-	-	-	-
	200	252	-	-	-	250	228	206	185	168	152	136	121	107	93
		378	243	212	188	167	150	135	122	111	100	90	80	70	61
		504	186	161	143	-	-	-	-	-	-	-	-	-	-
	240	252	-	-	-	-	-	303	278	251	226	203	181	160	136
		378	342	311	280	250	224	202	183	165	149	134	119	105	91
		504	278	241	213	190	170	-	-	-	-	-	-	-	-
	300	336	431	406	380	354	326	296	268	242	218	196	175	154	134
		504	350	312	276	246	221	199	180	163	147	132	117	104	90
1400	200	252	-	-	-	301	274	247	224	202	183	164	146	129	112
		378	292	255	226	201	181	163	147	133	120	108	96	85	73
		504	224	194	171	-	-	-	-	-	-	-	-	-	-
	240	252	-	-	-	-	-	365	339	302	272	245	218	192	167
		378	412	374	337	300	270	243	220	199	180	161	143	127	110
		504	334	290	256	228	205	-	-	-	-	-	-	-	-
	300	336	526	495	463	431	397	361	326	295	266	239	213	188	163
		504	426	380	336	299	269	243	219	198	178	160	143	126	109
	400	420	756	717	678	673	595	549	500	452	408	366	327	288	250
		504	707	661	614	566	515	465	420	380	343	308	274	242	210
1600	200	252	-	-	-	352	320	289	261	236	213	191	171	150	131
		378	341	299	263	235	211	190	172	155	140	126	112	99	86
		504	261	227	200	-	-	-	-	-	-	-	-	-	-
	240	252	-	-	-	-	-	427	390	353	318	286	255	225	195
		378	481	437	393	351	315	284	257	232	209	188	168	148	128
		504	390	339	299	267	239	-	-	-	-	-	-	-	-
	300	336	620	584	546	508	468	426	385	348	314	282	251	222	192
		504	503	448	396	353	317	286	259	234	211	189	169	149	129
	400	420	891	846	799	751	701	648	590	533	481	432	385	340	295
		504	834	779	724	667	608	548	496	448	404	362	324	285	247
1800	240	252	-	-	-	-	-	488	447	404	364	327	292	257	223
		378	550	501	450	401	360	325	294	266	240	215	192	169	147
	300	504	432	387	342	305	274	-	-	-	-	-	-	-	-
		336	681	641	600	558	514	467	422	382	344	309	276	243	211
		504	579	516	456	407	365	300	297	269	243	218	194	172	149
	400	420	1027	974	921	866	808	747	680	614	554	498	444	391	340
		504	960	898	835	769	700	632	571	516	466	418	373	329	286
	500	525	1259	1197	1133	1067	999	925	846	765	690	619	552	487	423
		735	1094	1006	917	826	741	669	604	546	493	442	394	348	302
